VISTA EXPLODIDA PEÇAS TE40ZX_XP-TOYAMA 4HP

FIGURA 01

Ref.       Código  Descrição

1             Item Comercial Parafuso Sextavado com flange

2             925005004          Tampa Cabeçote

3             944005002          Filtro de Óleo Cabeçote

4             948005002          Base câmara de respiro

5             925005003          Tampa câmara respiro

6             Item Comercial Parafuso Sextavado com flange

7             -              -

8             922005003          Junta tampa cabeçote

9             Item Comercial Parafuso Sextavado com flange

10           123005001          Cabeçote

11           922005002          Junta cabeçote

12           -              Ocation pin

13           Item Comercial Vela de ignição

14           Item Comercial Parafuso Sextavado com flange

15           449005001          Suporte escapamento

16           181005001          Defletor Ar

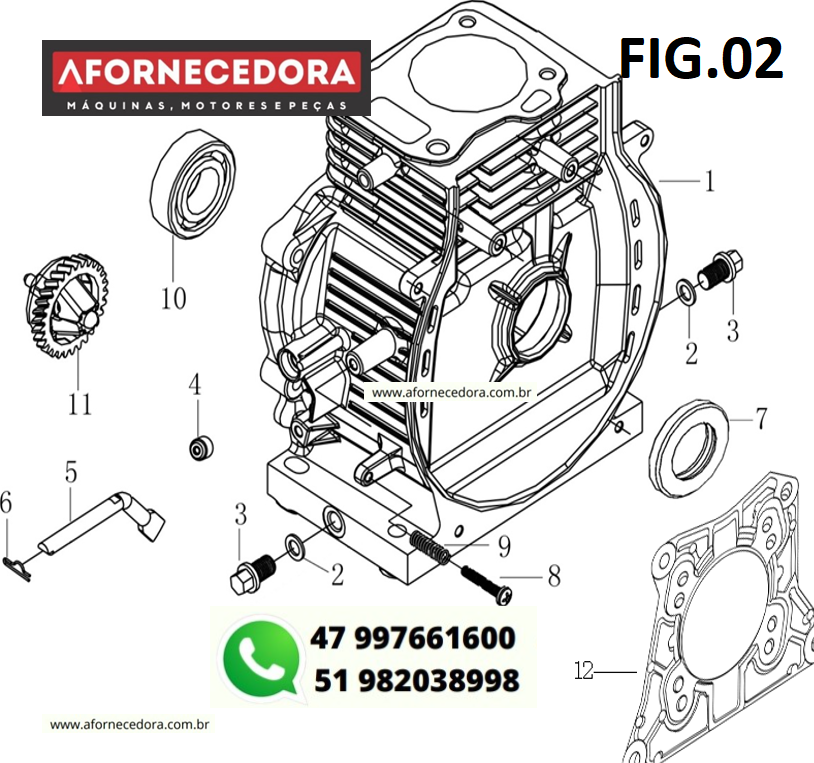

FIGURA 02

Ref.       Código  Descrição

1             100005002          Cárter

2             Item Comercial Arruela lisa

3             -              -

4             905005013          Retentor de Óleo

5             -              -

6             -              -

7             905999008          Retentor de Óleo

8             -              -

9             -              -

10           934999008          Rolamento

11           -              -

12           937005001          Acoplamento

-              -              Acoplamento

FIGURA 03

Ref.       Código  Descrição

1             -              Parafuso Sextavado com flange

2             905999008          Retentor de Óleo

3             925005002          Tampa do Bloco

4             171005001          Vareta de Óleo

5             -              -

6             934999008          Rolamento

7             922005001          Junta da tampa do bloco

FIGURA 04

Ref.       Código  Descrição

1             109005002          Jogo de anéis

2             107005002          Pistão

3             -              -

4             901005008          Pino do Pistão

5             124005001          Biela

6             103005003          Virabrequim

FIGURA 05

Ref.       Código  Descrição

1             120005002          Conjunto Balancim

2             901005009          Pino Guia Balancim

3             908005006          Trava eixo Balancim

4             908005005          Trava válvula

5             111005001          Prato, moal válvula

6             929005007          Mola válvula

7             905005012          Retentor Válvulas

8             117005001          Conjunto válvulas

9             154005002          Vareta da válvula

10           131005001          Tucho da válvula

11           118005002          Comando de Válvulas

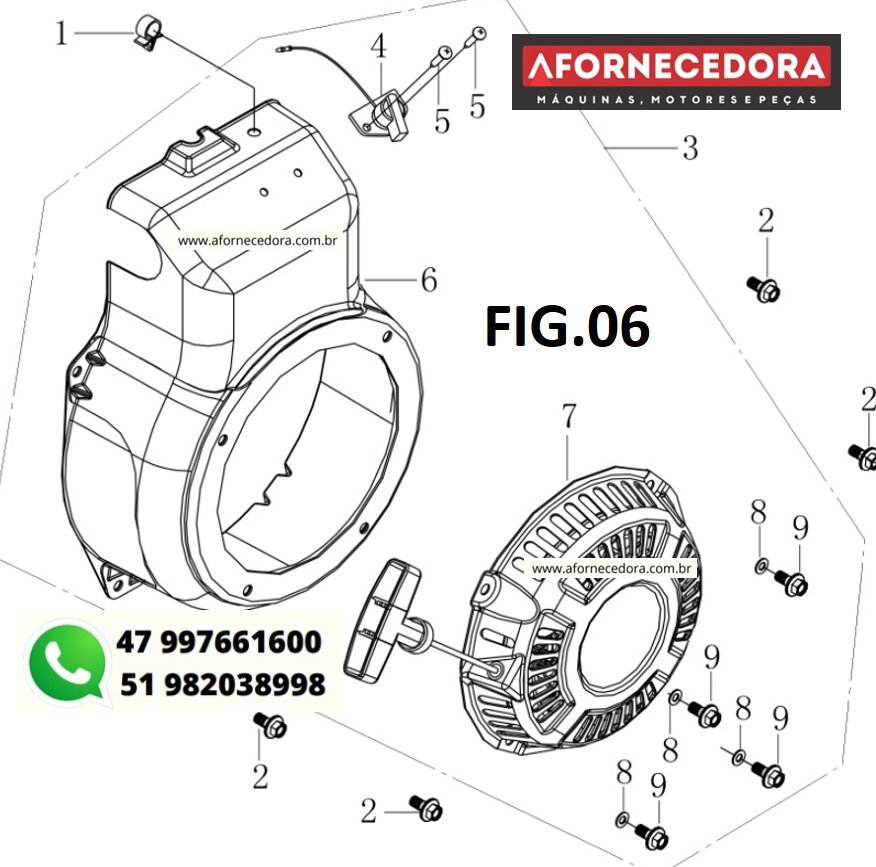

FIGURA 06

Ref.       Código  Descrição

1             -              -

2             -              Parafuso Sextavado com flange

3             -              -

4             -              -

5             -              -

6             175005001          Tampa Ventoinha

-              -              Tampa Ventoinha

7             155005001          Partida Retrátil

8             Item Comercial Arruela lisa

9             Item Comercial Parafuso Sextavado com flange

FIGURA 07

Ref.       Código  Descrição

1             922005005          Junta carburador

2             Item Comercial Parafuso Sextavado com flange

3             Item Comercial Parafuso Sextavado com flange

4             149005001          Coletor Admissão

5             922005006          Junta carburador

6             196005001          Carburador

7             922005007          Junta base filtro de ar

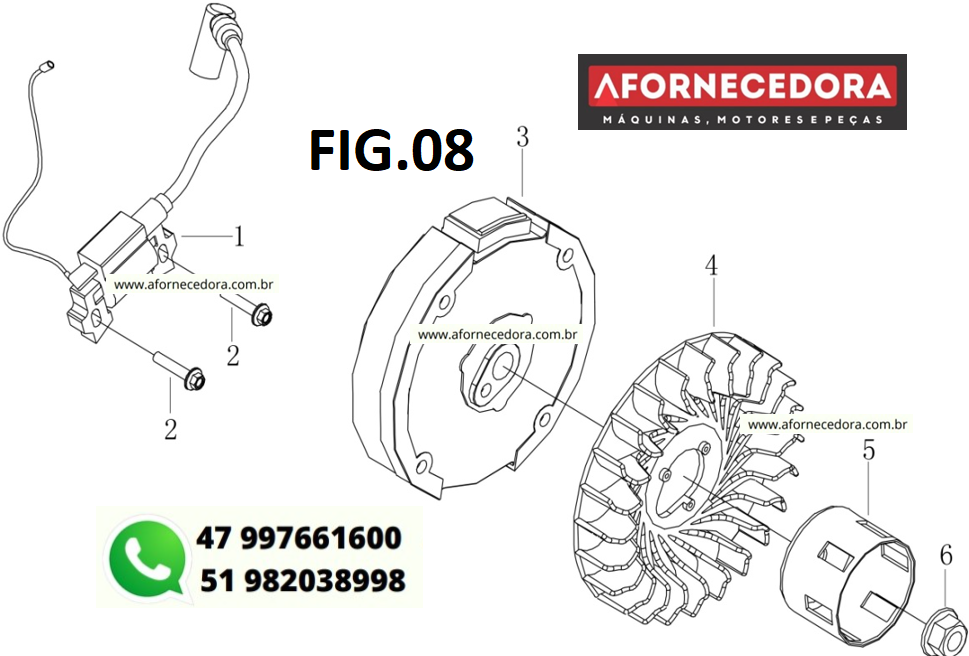

FIGURA 08

Ref.       Código  Descrição

1             197005001          Bobina Ignição

2             Item Comercial Parafuso Sextavado com flange

3             140005001          Volante Magnético

4             144005002          Ventoinha

5             159005001          Cubo Volante

6             Item Comercial Porca Sextavado com flange

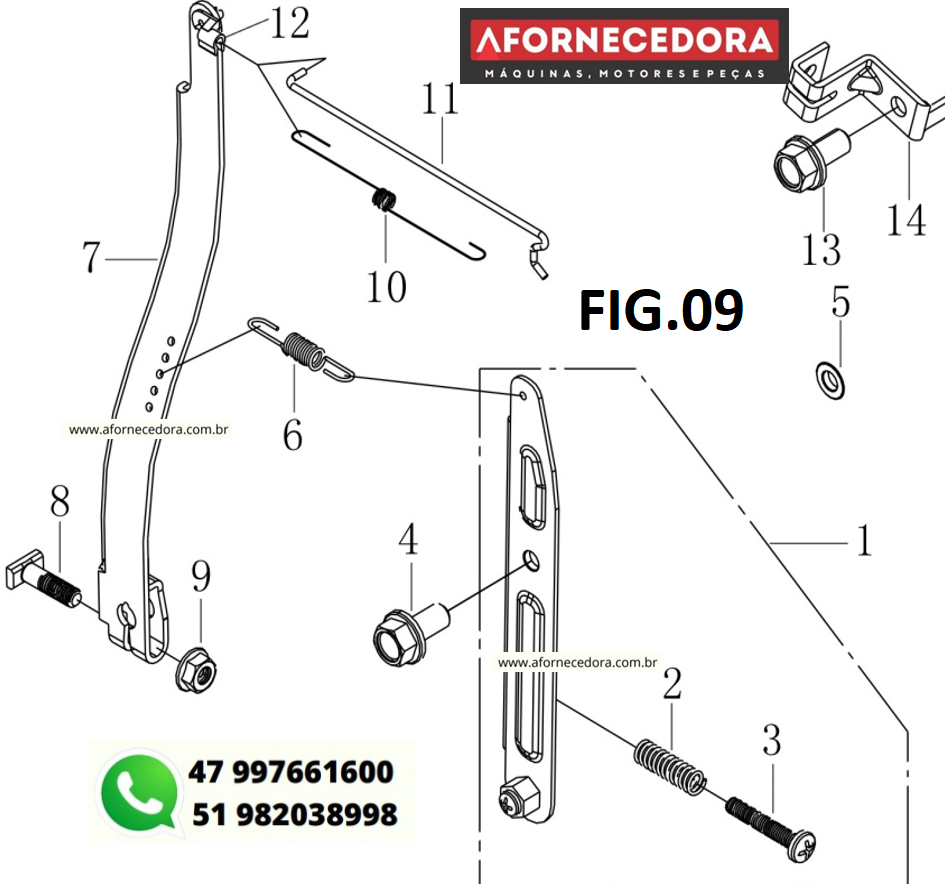

FIGURA 09

Ref.       Código  Descrição

1             948005001          Base controle Aceleração

2             -              -

3             -              -

4             Item Comercial Parafuso Sextavado com flange

5             -              Bucha

6             929005009          Mola Governador

7             -              -

8             -              -

9             Item Comercial Porca Sextavado com flange

10           929005008          Mola Haste Aceleração

11           156005001          Haste Aceleração

12           -              -

13           Item Comercial Parafuso Sextavado com flange

FIGURA 10

Ref.       Código  Descrição

1             -              Filtro de Ar

                -              -

2             -              -

3             -              Elemento filtro de ar

3.1          -              Elemento filtro de ar

4             -              Tampa do filtro de ar

4.1          -              Tampa do filtro de ar

5             Item Comercial Porca sextavada flangeada

6             -              -

7             -              -

8             189005002          Tubo de Respiro do Carburador

9             189005003          Tubo de Respiro do cabeçote

10           -              -

11           -              -

12           -              -

FIGURA 11

Ref.       Código  Descrição

1             -              Parafuso Sextavado com flange

2             -              -

-              -              -

3             -              -

4             -              -

5             -              Porca sextavada
