VISTA EXPLODIDA GERADOR INVERTER HONDA EU22i

  • DESCRIÇÃO COMPLETA
  • FIGURA 01 - CABEÇOTE

    Ref.         Nº da peça        Descrição

    1             12000-ZDJ-405  Cabeçote, Conj.

    2             12201-Z0D-305  Guia Conj., Válvula Escape (O.S.)

    3             12204-Z0D-305  Guia, Válvula Admissão (O.S.)

    4             12311-Z0D-D00 Tampa, Cabeçote

    5             12355-ZDJ-D00  Tampa A Comp., Respiro

    6             12365-Z0D-D00 Tampa B Comp., Respiro

    7             15171-Z0D-V00 Tubo, Respiro

    8             15571-ZM7-003 Válvula, Saída Óleo

    9             15572-ZM7-000 Placa, Limitadora

    10           90008-ZM7-000 Parafuso, 4x10

    11           90014-952-000  Parafuso, Flange, 6x14 (CT200)

    12           90015-883-000  Parafuso, Flange, 6x28 (CT200)

    13           91202-ZE6-013  Retentor, Óleo, 22x35x6

    14           93500-03005-0A  Parafuso, Phillips, 3x5

    15           98056-54777      Vela, Ignição (CR4HSB)   98056-55777      Vela, Ignição (CR5HSB)

    FIGURA 02 - TAMPA DA CARCAÇA

    Ref.         Nº da peça                   Descrição

    1           11300-ZDJ-405               Tampa Conj., Carcaça

    2           15620-ZE2-700               Capa, Abastecimento Óleo

    3           16512-ZL8-000               Suporte, Peso Governador

    4           35480-Z0D-D02             Interruptor Conj., Nível Óleo

    5           90014-952-000               Parafuso, Flange, 6x14 (CT200

    6           90121-952-000               Parafuso, Flange, 6x25 (CT200)

    7           90602-ZE1-000               Presilha, Suporte Governador

    8           91001-878-003               Rolamento, Radial Esferas, 62/22

    9           91301-ZDJ-D00              Anel, Vedação, 25,5x3

    10        91302-ZL8-003             Anel, Vedação, 11,8x2,4

    11        94101-06800                 Arruela, Lisa, 6mm

    12        94301-08200                 Pino, Guia, 8x20

    FIGURA 03 - ÁRVORE DE MANIVELAS

    Ref.         Nº da peça                   Descrição

    1         13310-ZDJ-D10              Árvore Manivelas, Comp

    2         91005-KS4-003              Rolamento, Radial Esferas, 62/22

    FIGURA 04 - PISTÃO E BIELA

    Ref.         Nº da peça                   Descrição

    1       13010-ZDJ-D01              Anéis Pistão, Jogo (STD.) (NIPPON)

    2       13101-ZDJ-D00              Pistão

    3       13111-ZE0-000               Pino, Pistão

    4       13200-ZDJ-000               Biela Conj

    4       13200-ZDJ-305               Biela Conj. (Sobre Medida

    5       90001-ZDJ-000               Parafuso, Biela, 6x32

    6       90551-ZE0-000               Trava, Pino Pistão

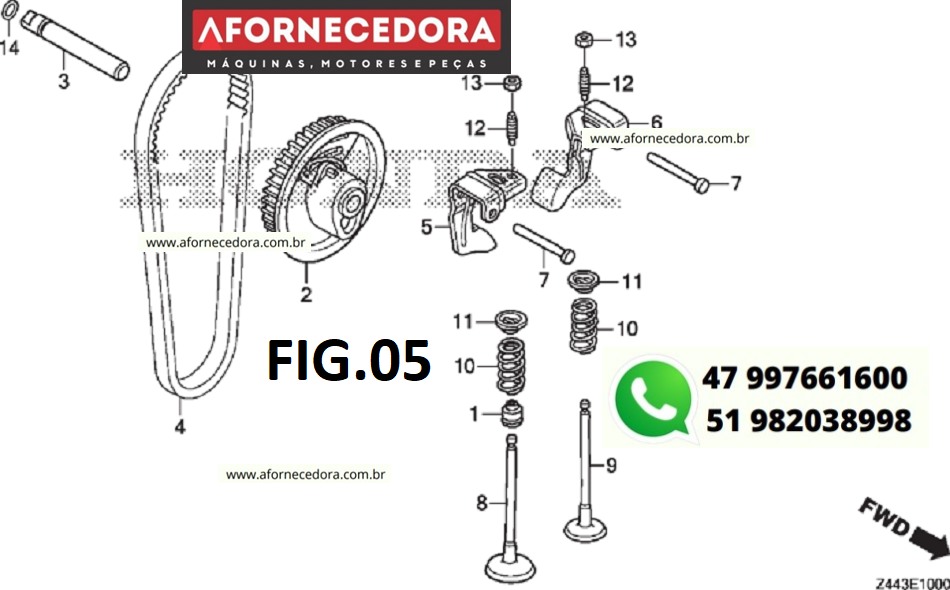

    FIGURA 05 - POLIA DA ÁRVORE DE COMANDO

    Ref.         Nº da peça                   Descrição

    1       12209-KT7-013              Retentor, Óleo Haste

    2       14320-ZDD-000             Polia Comp., Árvore

    3       14324-Z0D-000              Eixo, Polia Comando

    4       14400-Z0D-003              Correia, Sincronização

    5      14431-ZDD-000             Balancim, Válvula Admissão

    6      14441-ZDD-000             Balancim, Válvula Escape

    7      14461-ZL8-000               Eixo, Balancim

    8      14711-Z0D-000              Válvula, Admissão

    9      14721-Z0D-000              Válvula, Escape

    10    14751-Z0D-000            Mola, Válvula

    11    14771-ZDF-000            Retentor, Mola Válvula

    12     90012-333-000            Parafuso, Ajuste

    13     90206-001-000            Porca, Ajuste

    14     91301-ZM0-V31          Anel, Vedação, 6,8x1,9 (ARAI)

    FIGURA 06 - PAINEL DE CONTROLE

    Ref.         Nº da peça                   Descrição

    1      16731-MEN-A71      Presilha, Tubo

    2      17533-Z44-000          Bucha B, Fixação Tanque

    3      30400-Z44-A01         Unidade, Ignição

    4      31310-Z44-B62         Unidade, Inversor

    5      31314-Z44-A30         Suporte, Fiação Inversor

    6      31460-ZT3-C01         Tomada Comp., D.C

    7      32105-Z44-C70         Fiação Conj., Secundária

    9      32139-Z07-C00         Soquete, Composto

    10    32150-Z44-B70         Fiação Conj., Controle

    10    32150-Z44-B71

    13    32345-Z07-W10       Painel Comp.,

    15    32366-Z44-L30          Emblema, Painel Controle

    16    36214-Z11-A01         Interruptor Comp., Acelerador Automático (OTAX)

    20    90019-883-000         Parafuso, Flange, 5x10 (CT200)

    21    90101-P4V-010        Parafuso, Flange, 5x12

    22    90102-899-003         Parafuso, Phillips, 5x12

    23    90108-MN0-000      Parafuso, Phillips, 5x13

    24    90581-342-000         Arruela, 20mm

    25    90676-692-000         Cinta, 100mm (Preto)

    26    93500-05008-3J        Parafuso, Phillips,

    27    93500-05010-1H      Parafuso, Phillips, 5x10

    28    93913-25480             Parafuso, Fixação, 5x16 (PO

    30    17533-Z44-A30         Bucha B, Fixação Tanque

    31    32137-Z44-A30         Tampa, Adaptador

    32    32330-ZT3-W10       Receptáculo (10A/250V)

    33    32601-Z07-W10       Cabo, Terra

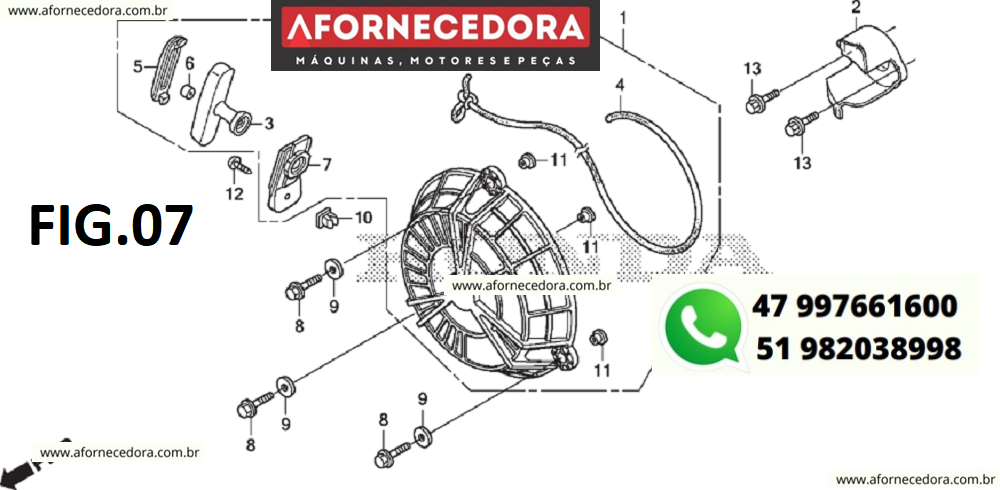

    FIGURA 07 - SISTEMA DE PARTIDA

    Ref.         Nº da peça                   Descrição

    1 28400-Z44-A31              Sistema Partida, Conj

    2 28451-Z44-A31              Polia, Sistema Partida

    3 28461-Z07-004               Manopla, Sistema Partida

    4 28462-Z07-004               Corda, Sistema Partida

    5 28464-Z44-A31              Tampa, Manopla

    6 28469-ZE2-W01             Reforço, Manopla

    7 28475-Z44-A31              Guia, Corda

    8 90022-888-010               Parafuso, Flange, 6x20 (CT200)

    9 90401-ZA0-000              Arruela, Lisa, 6,5x15

    10 90652-SA5-670            Bucha, Rosqueada, 6 mm

    11 91552-Z07-000            Bucha, Sistema Partida

    12 93913-25480 Parafuso, Fixação, 5x16 (PO

    13 95701-06012-08          Parafuso, Flange, 6x12

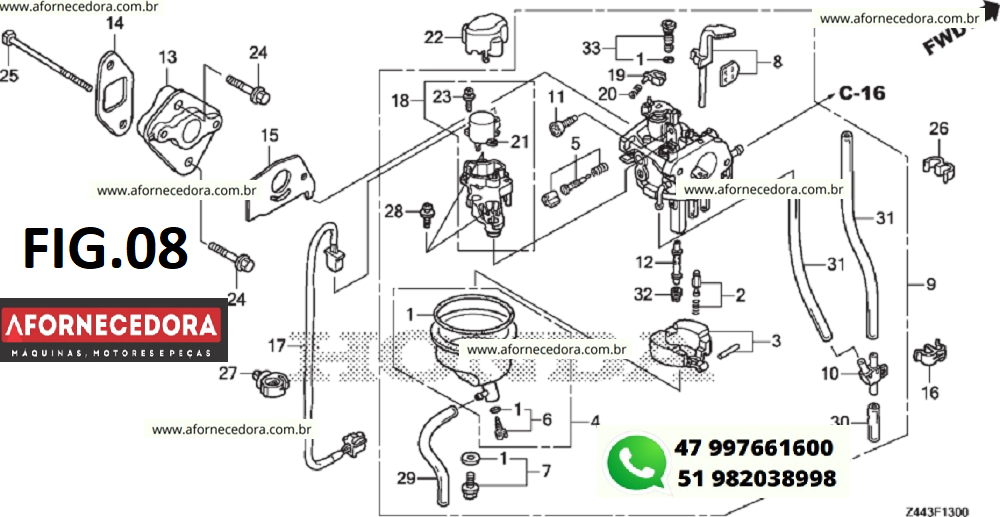

    FIGURA 08 - CARBURADOR

    Ref.         Nº da peça                   Descrição

    1 16010-ZM7-D01            Juntas, Jogo

    2 16011-ZE0-005               Válvula Bóia, Jogo

    3 16013-ZG0-811              Bóia, Jogo

    4 16015-ZM7-003             Cuba, Bóia Jogo

    5 16016-ZH7-W01            Parafuso Jogo, Piloto

    6 16024-ZB9-005              Parafuso Jogo , Dreno

    7 16028-ZG0-811              Parafuso, Jogo

    8 16044-ZM7-D01            Afogador, Jogo

    9 16100-ZDJ-D01              Carburador Conj. (BF30H A)

    10 16112-ZM7-D01          Junção, Tubo Passagem Ar

    11 16124-ZE0-005            Parafuso, Parada Acelerador

    12 16166-ZDJ-D01            Pulverizador, Principal

    13 16211-Z0D-D01           Coletor, Carburador

    14 16212-Z0D-D00           Guarnição, Coletor

    15 16221-ZG0-801           Guarnição, Carburador

    16 17205-PC6-000            Braçadeira, Tubo 7,5x2

    17 32196-Z44-000            Corda Conj.,

    18 36160-ZM7-D01          Motor Conj., Controle Acelerador

    19 36161-ZL0-D31            Alavanca, Conexão

    20 36162-ZL0-D31            Mola, Bobina Compressão

    21 36165-ZL0-D31            Motor Comp., Controle Acelerador

    22 36168-Z39-C90            Tampa, Motor Acelerador

    23 90003-ZL0-D30            Parafuso-arruela,

    24 90004-GHB-670          Parafuso, Flange, 6x25 (NSHF)

    25 90010-Z0D-D00           Parafuso, Sextavado, 5x95

    26 90601-Z0D-D00           Braçadeira, Tubo (7x8)

    27 90683-SA0-003            Presilha, Fiação Principal, 25mm

    28 93893-04010-18          Parafuso-arruela, 4x10

    29 95003-05024-31          Tubo, Vinil, 3,5x6,5x240 (95003-05001-60M)

    30 95003-07003-31          Tubo, Vinil, 4x7x30 (95003-07001-60M)

    31 95003-07023-31          Tubo, Vinil, 4X7X230 (95003-07001-60M)

    32 99101-ZG0-0600         Giclê, Principal, No. 60

    32 99101-ZG0-0620         Giclê, Principal, No. 62

    32 99101-ZG0-0650         Giclê, Principal, No. 65

    33 99204-ZE0-0380          Giclê Jogo, Piloto No. 38

    FIGURA 09 - CARBURADOR

    Ref.         Nº da peça                   Descrição

    1 15721-Z44-000               Tubo,

    2 17211-Z07-000               Elemento, Filtro Ar

    3 17218-Z07-000               Filtro, Externo

    4 17220-Z07-010               Carcaça Comp., Filtro Ar

    5 17231-Z07-000               Tampa, Filtro Ar

    6 17233-Z07-000               Retentor A, Tampa Filtro Ar

    7 17274-ZT3-000               Guarnição, Junta Ar Admissão

    8 90012-892-000               Parafuso, Flange, 5x16

    9 90102-Z07-003               Parafuso, Especial, 6x16

    10 90129-463-770            Bucha, Fixação Refletor

    11 91551-Z07-000            Bucha, Filtro Ar

    12 94050-05080               Porca, Flange, 5mm

    FIGURA 10 - CARBURADOR

    Ref.         Nº da peça                   Descrição

    1 18310-Z44-A30              Silencioso Comp

    2 18331-Z07-000               Tubo, Escape

    3 18333-Z07-010               Junta, Tubo Escape

    4 18382-ZC0-000              Junta, Silencioso

    5 90015-ZG0-801              Parafuso, Flange, 6x65

    6 90018-ZE1-000               Parafuso, Flange, 6x23 (CT200)

    7 95701-06045-08            Parafuso, Flange, 6x45

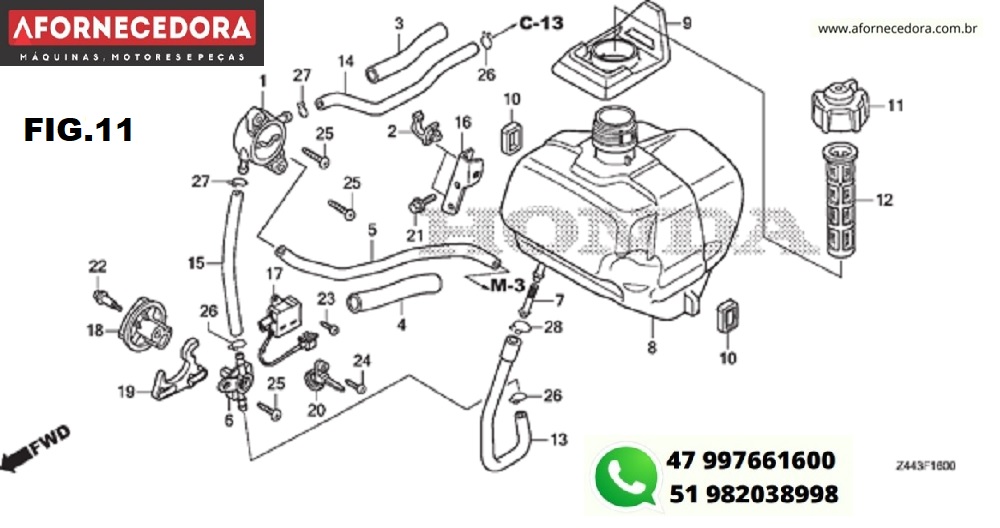

    FIGURA 11 – TANQUE DE COMBUSTÍVEL

    Ref.         Nº da peça        Descrição

    1          16700-ZT3-013        Bomba Conj., Combustível

    2          16731-ZE2-003         Presilha, Tubo

    3          16854-Z07-000         Borracha A, Suporte

    4          16857-ZT3-000        Borracha B, Suporte

    5          16882-Z07-000         Tubo, Diafragma

    6          16950-Z44-A31        Registro Conj., Combustível

    7          16952-Z39-C90        Filtro, Combustível

    8          17511-Z07-000         Tanque, Combustível

    9          17514-Z07-R30        Retentor, Bocal Abastecimento Combustível

    10       17532-Z07-000         Bucha A, Fixação Tanque

    11       17620-Z44-A00        Tampa Conj., Tanque Combustível

    12       17670-Z07-000         Filtro Comp., Combustível

    13       17701-Z44-000         Tubo, Tanque Combustível

    14       17702-Z07-000         Tubo A, Combustível

    15       17703-Z07-000        Tubo B, Combustível

    16       17718-Z07-000        Suporte, Tubo Combustível

    17       35120-Z32-003         Interruptor Conj., Parada Motor

    18       35123-Z44-A30       Botão, Partida

    19       35127-Z44-A30        Placa, Interruptor Partida

    20       36135-ZA8-801        Presilha, Fiação Principal

    21       90013-883-000         Parafuso, Flange, 6x12 (CT200)

    22       90105-ZT3-000        Parafuso, Phillips, 4x19

    23       93901-12320           Parafuso, Fixação, 3x12

    24       93901-12420            Parafuso, Fixação, 3x16

    25       93913-25520            Parafuso, Fixação, 5x20 (PO)

    26       95002-02080           Presilha, Tubo (B8)

    27       95002-02100           Presilha, Tubo (B10)

    28       95002-70000           Presilha, Tubo (C11)

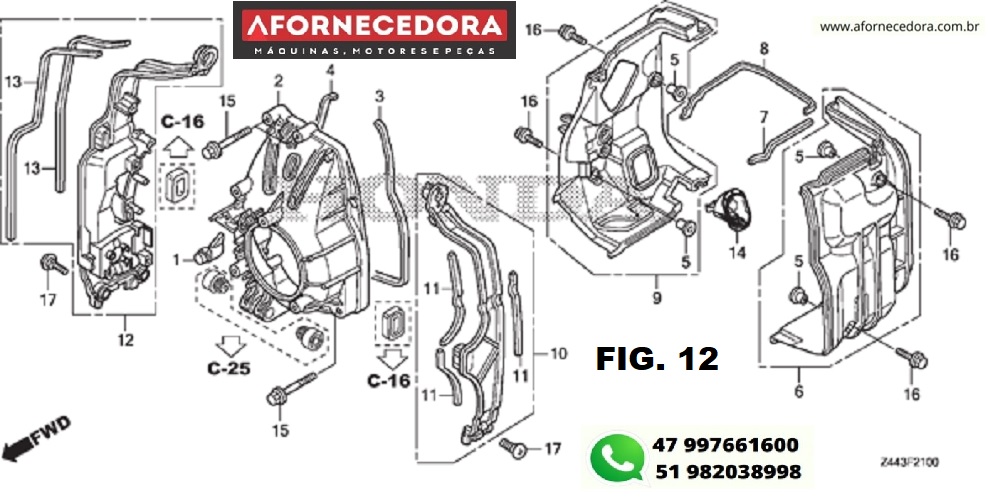

    FIGURA 12 – TAMPA DA VENTOINHA - CARENAGEM

    Ref.         Nº da peça        Descrição

    1          17534-Z07-000         Borracha, Protetor Tanque

    2          19611-Z07-405         Tampa, Ventoinha

    3          19613-Z07-000         Retentor, Direito Tampa Ventoinha (Lado Esquerdo)

    4          19614-Z07-000         Retentor, Esquerdo Tampa Ventoinha (Lado Direito)

    5          19619-ZL8-300         Bucha, Tampa Ventoinha

    6          19632-Z07-000         Carenagem, Direita (Lado Esquerdo)

    7          19636-Z07-000         Retentor, Superior Carenagem Direita (Lado Esquerdo)

    8          19637-Z07-000         Retentor, Superior Carenagem Esquerda (Lado Direito)

    9          19641-Z44-A30        Carenagem, Esquerda (Lado Direito)

    10       50110-Z07-000         Chassi Conj., Dianteiro Direito (Lado Esquerdo)

    11       50112-Z07-000         Retentor, Chassi Dianteiro Direito (Lado Esquerdo)

    12       50120-Z44-A30        Chassi Conj., Dianteiro Esquerdo (Lado Direito)

    13       50122-Z44-000         Retentor (A), Chassi Dianteiro Esquerdo (Lado Direito)

    14       63713-Z44-A30        Borracha, Inspeção Óleo

    15       90016-ZE8-000         Parafuso, Flange, 6x45 (CT200)

    16       90018-ZE1-000         Parafuso, Flange, 6x23 (CT200)

    17       90380-GM9-740       Parafuso, Especial, 6x15

    FIGURA 13 – VENTOINHA DE ARREFECIMENTO

    Ref.         Nº da peça        Descrição

    1          19511-Z44-A30        Ventoinha

    2          19513-Z07-000         Placa, Fixação Ventoinha Arrefecimento

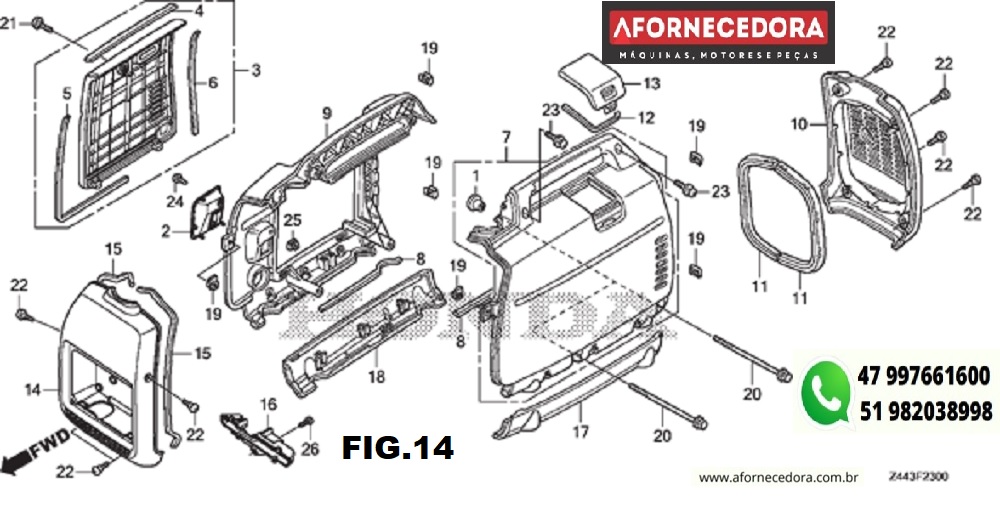

    FIGURA 14 –TAMPA DIANTEIRA –TAMPA LATERAL –TAMPA TRASEIRA

    Ref.         Nº da peça        Descrição

    1          19619-ZL8-300         Bucha, Tampa Ventoinha

    2          28477-Z44-A30        Protetor, Corda Partida

    3           63150-Z44-A30ZB    Tampa Conj., Manutenção*R280*  Vermelho Power

    4          63153-Z07-000         Retentor A, Tampa Manutenção

    5          63154-Z44-A30       Retentor B, Tampa Manutenção

    6          63155-Z44-A30        Retentor, Tampa Esquerda (C)

    7          63210-Z07-C20ZA  Tampa Comp., Lateral Direita (Lado Esquerdo)*R280*  Vermelho Power

    8          63218-Z07-000        Retentor A, Tampa Lateral

    9          63220-Z44-A30ZB    Tampa Comp., Lateral Esquerda (Lado Direito)*R280* Vermelho Power

    10       63311-Z07-000ZA    Tampa, Traseira *NH314* Cinza Conduct

    11       63318-Z07-000         Coxim, Retentor Tampa Traseira

    12       63344-Z07-000         Retentor, Inspeção Plugue

    13       63347-Z07-000ZC    Tampa, Inspeção Plugue *R280*  Vermelho Power

    14       63511-Z44-A30ZA    Tampa, Dianteira *NH314* Cinza Conduct

    15       63512-Z07-000        Retentor, Tampa Dianteira

    16       63512-Z44-A30        Duto, Ar

    17       63724-Z07-000ZA  Placa, Lateral Inferior (Lado Esquerdo) *NH314*  Cinza Conduct

    18       63729-Z07-000ZA  Placa, Lateral Inferior (Lado Direito) *NH314*  Cinza Conduct

    19       84601-HA7-670       Porca, Fixação Para-lama

    20       90013-ZB3-010        Parafuso, Flange, 6x137

    21       90102-Z07-003         Parafuso, Especial, 6x16

    22       90380-GM9-740       Parafuso, Especial, 6x15

    23       93891-06020-07       Parafuso-arruela, 6x20

    24       93913-25480            Parafuso, Fixação, 5x16 (PO)

    25       90652-SA5-670        Bucha, Rosqueada, 6 mm

    26       93913-25480            Parafuso, Fixação, 5x16 (PO)

    FIGURA 15 –TAMPA INFERIOR

    Ref.         Nº da peça        Descrição

    1          61304-Z39-C30        Porca, Especial, 6mm

    2          63710-Z44-000         Tampa Comp., Inferior

    3          64264-438-850         Bucha, Fixação

    4          68322-Z07-000        Suporte, Fixação Motor

    5          68325-Z44-A30        Borracha, Inferior

    6          68333-Z44-A30        Bucha A, Coletor

    7          68335-Z07-000         Coletor, Superior

    8          68338-Z07-000         Coletor, Inferior

    9          68339-Z44-A30        Bucha B, Coletor

    10       84601-HA7-670        Porca, Fixação Para-lama

    11       90017-883-000         Parafuso, Flange, 6x32 (CT200)

    12       90551-Z44-000         Arruela, Lisa, 10mm

    13       95701-06010-08       Parafuso, Flange, 6x10

    FIGURA 16 –ROTOR - ESTATOR

    Ref.         Nº da peça        Descrição

    1          13331-Z8B-900        Chave, Woodruff Especial, 25x18

    2          30300-Z07-003         Gerador Comp., Pulsos

    3          30500-Z44-A01        Bobina Ignição, Conj.

    4          30700-Z39-C91        Supressor Ruídos, Conj.

    5          31125-Z44-B61        Estator Comp.

    6          31130-Z44-A01        Rotor Comp.

    7          31710-ZS9-A02        Retificador Conj.

    9          83645-GG0-000        Cinta, Nylon

    10       90012-ZM3-U30       Parafuso, Flange, 5x14 (CT200)

    11       90019-883-000         Parafuso, Flange, 5x10 (CT200)

    12       90022-888-010         Parafuso, Flange, 6x20 (CT200)

    13       90029-888-000         Parafuso, Flange, 6x16 (CT200)

    14       90101-Z44-000         Parafuso, Flange, 5x35

    15       90201-Z0T-800        Porca, Especial, 14mm

    16       90673-SK7-A01        Cinta, Fiação (Preto)

    17       90676-SA8-003        Cinta, Fiação Principal , 150mm (Azul)

    18       90683-GS9-670        Cinta, Tubo

    19       90683-SB3-003        Presilha, Fiação Principal

    20       90683-ZX2-003        Presilha, Fiação Principal

    FIGURA 17 –ETIQUETAS

    Ref.         Nº da peça        Descrição

    1          87101-Z44-E30         Emblema

    4          87150-Z44-L30         Etiqueta, Precaução

    5          87501-Z44-A60        Etiqueta, Interruptor Partida

    7          87528-ZT3-C01        Etiqueta, Afogador

    8          87531-Z44-A30        Emblema, HONDA

    10       87539-ZT3-C60        Etiqueta, Precaução Escape

    11       87594-ZT3-010        Etiqueta, Precaução Óleo

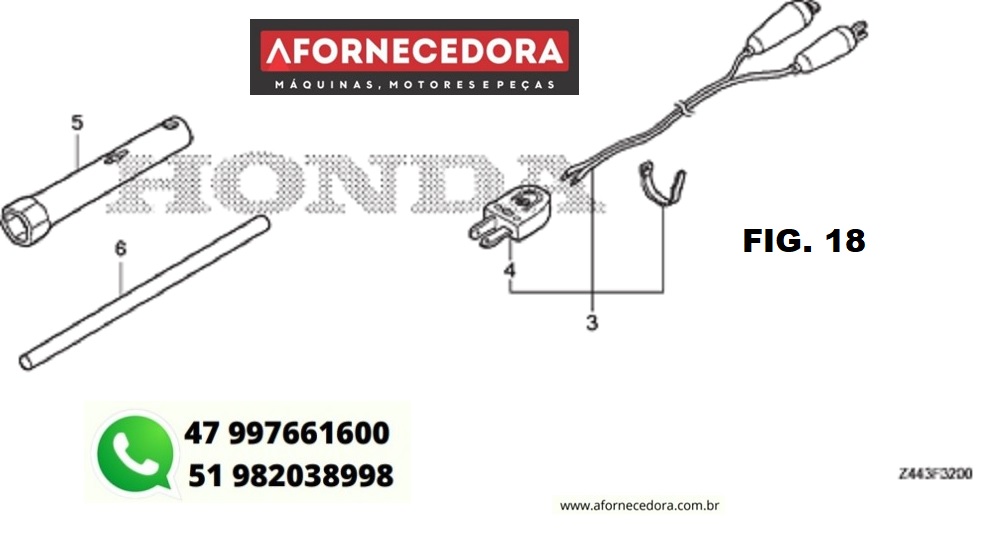

    FIGURA 19 –FERRAMENTAS – OUTRAS PEÇAS

    Ref.         Nº da peça        Descrição

    3          32650-892-013        Corda Conj., Carga (2M)

    4          32651-892-003         Plugue Conj., Tomada

    5          89216-130-690         Chave, Vela Ignição

    6          89219-805-000         Cabo, Chave

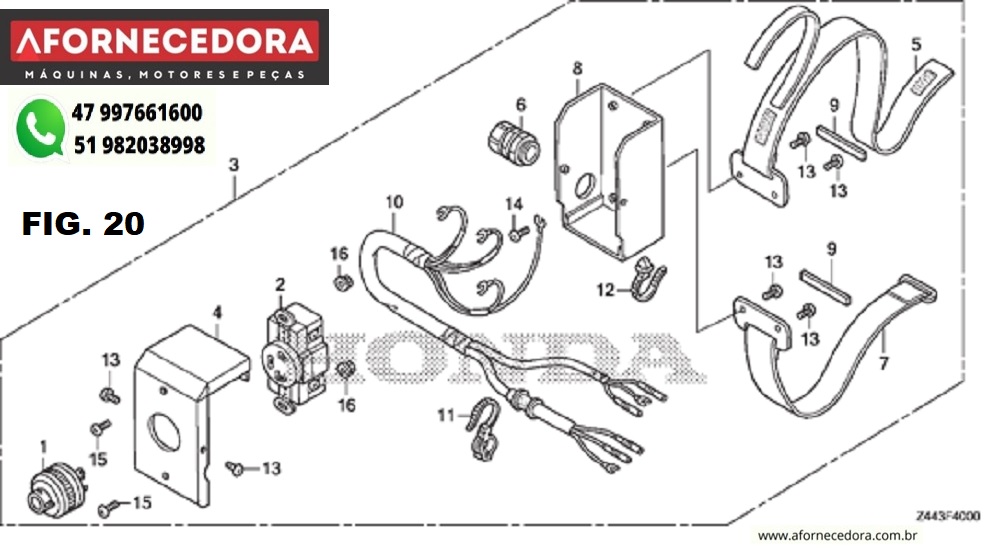

    FIGURA 20 – CAIXA DA TOMADA

    Ref.         Nº da peça        Descrição

    1          32310-Z07-C70        Plugue Conj. (30A-250V)

    2          32332-ZB4-E00        Tomada (30A/250V)

    3          32360-Z07-C71        Caixa Conj., Tomada

    4          32361-Z07-C01        Painel, Tomada

    5          32362-Z07-003         Cinta Comp., Tomada (A)

    6          32363-Z07-C01        Bucha, Cabo

    7          32364-Z07-003         Caixa Comp., Tomada (B)

    8          32365-Z07-C01        Caixa Comp., Tomada

    9          32368-Z07-000         Coxim, Caixa Tomada

    10       32371-Z07-C01        Fiação Principal Conj., Tomada

    11       91558-SM4-003       Presilha, Tubo (Preto) (135mm)

    12       91567-SE0-003         Cinta, Fiação Principal (Branco) (93,5mm)

    13       93500-05008-1G      Parafuso, Phillips, 5x8

    14       93500-05008-3J       Parafuso, Phillips, 5x8

    15       93500-05012-1G      Parafuso, Phillips, 5x12

    16       94050-05000            Porca, Flange, 5mm



    • assignmentDESCRIÇÃO COMPLETA

      FIGURA 01 - CABEÇOTE

      Ref.         Nº da peça        Descrição

      1             12000-ZDJ-405  Cabeçote, Conj.

      2             12201-Z0D-305  Guia Conj., Válvula Escape (O.S.)

      3             12204-Z0D-305  Guia, Válvula Admissão (O.S.)

      4             12311-Z0D-D00 Tampa, Cabeçote

      5             12355-ZDJ-D00  Tampa A Comp., Respiro

      6             12365-Z0D-D00 Tampa B Comp., Respiro

      7             15171-Z0D-V00 Tubo, Respiro

      8             15571-ZM7-003 Válvula, Saída Óleo

      9             15572-ZM7-000 Placa, Limitadora

      10           90008-ZM7-000 Parafuso, 4x10

      11           90014-952-000  Parafuso, Flange, 6x14 (CT200)

      12           90015-883-000  Parafuso, Flange, 6x28 (CT200)

      13           91202-ZE6-013  Retentor, Óleo, 22x35x6

      14           93500-03005-0A  Parafuso, Phillips, 3x5

      15           98056-54777      Vela, Ignição (CR4HSB)   98056-55777      Vela, Ignição (CR5HSB)

      FIGURA 02 - TAMPA DA CARCAÇA

      Ref.         Nº da peça                   Descrição

      1           11300-ZDJ-405               Tampa Conj., Carcaça

      2           15620-ZE2-700               Capa, Abastecimento Óleo

      3           16512-ZL8-000               Suporte, Peso Governador

      4           35480-Z0D-D02             Interruptor Conj., Nível Óleo

      5           90014-952-000               Parafuso, Flange, 6x14 (CT200

      6           90121-952-000               Parafuso, Flange, 6x25 (CT200)

      7           90602-ZE1-000               Presilha, Suporte Governador

      8           91001-878-003               Rolamento, Radial Esferas, 62/22

      9           91301-ZDJ-D00              Anel, Vedação, 25,5x3

      10        91302-ZL8-003             Anel, Vedação, 11,8x2,4

      11        94101-06800                 Arruela, Lisa, 6mm

      12        94301-08200                 Pino, Guia, 8x20

      FIGURA 03 - ÁRVORE DE MANIVELAS

      Ref.         Nº da peça                   Descrição

      1         13310-ZDJ-D10              Árvore Manivelas, Comp

      2         91005-KS4-003              Rolamento, Radial Esferas, 62/22

      FIGURA 04 - PISTÃO E BIELA

      Ref.         Nº da peça                   Descrição

      1       13010-ZDJ-D01              Anéis Pistão, Jogo (STD.) (NIPPON)

      2       13101-ZDJ-D00              Pistão

      3       13111-ZE0-000               Pino, Pistão

      4       13200-ZDJ-000               Biela Conj

      4       13200-ZDJ-305               Biela Conj. (Sobre Medida

      5       90001-ZDJ-000               Parafuso, Biela, 6x32

      6       90551-ZE0-000               Trava, Pino Pistão

      FIGURA 05 - POLIA DA ÁRVORE DE COMANDO

      Ref.         Nº da peça                   Descrição

      1       12209-KT7-013              Retentor, Óleo Haste

      2       14320-ZDD-000             Polia Comp., Árvore

      3       14324-Z0D-000              Eixo, Polia Comando

      4       14400-Z0D-003              Correia, Sincronização

      5      14431-ZDD-000             Balancim, Válvula Admissão

      6      14441-ZDD-000             Balancim, Válvula Escape

      7      14461-ZL8-000               Eixo, Balancim

      8      14711-Z0D-000              Válvula, Admissão

      9      14721-Z0D-000              Válvula, Escape

      10    14751-Z0D-000            Mola, Válvula

      11    14771-ZDF-000            Retentor, Mola Válvula

      12     90012-333-000            Parafuso, Ajuste

      13     90206-001-000            Porca, Ajuste

      14     91301-ZM0-V31          Anel, Vedação, 6,8x1,9 (ARAI)

      FIGURA 06 - PAINEL DE CONTROLE

      Ref.         Nº da peça                   Descrição

      1      16731-MEN-A71      Presilha, Tubo

      2      17533-Z44-000          Bucha B, Fixação Tanque

      3      30400-Z44-A01         Unidade, Ignição

      4      31310-Z44-B62         Unidade, Inversor

      5      31314-Z44-A30         Suporte, Fiação Inversor

      6      31460-ZT3-C01         Tomada Comp., D.C

      7      32105-Z44-C70         Fiação Conj., Secundária

      9      32139-Z07-C00         Soquete, Composto

      10    32150-Z44-B70         Fiação Conj., Controle

      10    32150-Z44-B71

      13    32345-Z07-W10       Painel Comp.,

      15    32366-Z44-L30          Emblema, Painel Controle

      16    36214-Z11-A01         Interruptor Comp., Acelerador Automático (OTAX)

      20    90019-883-000         Parafuso, Flange, 5x10 (CT200)

      21    90101-P4V-010        Parafuso, Flange, 5x12

      22    90102-899-003         Parafuso, Phillips, 5x12

      23    90108-MN0-000      Parafuso, Phillips, 5x13

      24    90581-342-000         Arruela, 20mm

      25    90676-692-000         Cinta, 100mm (Preto)

      26    93500-05008-3J        Parafuso, Phillips,

      27    93500-05010-1H      Parafuso, Phillips, 5x10

      28    93913-25480             Parafuso, Fixação, 5x16 (PO

      30    17533-Z44-A30         Bucha B, Fixação Tanque

      31    32137-Z44-A30         Tampa, Adaptador

      32    32330-ZT3-W10       Receptáculo (10A/250V)

      33    32601-Z07-W10       Cabo, Terra

      FIGURA 07 - SISTEMA DE PARTIDA

      Ref.         Nº da peça                   Descrição

      1 28400-Z44-A31              Sistema Partida, Conj

      2 28451-Z44-A31              Polia, Sistema Partida

      3 28461-Z07-004               Manopla, Sistema Partida

      4 28462-Z07-004               Corda, Sistema Partida

      5 28464-Z44-A31              Tampa, Manopla

      6 28469-ZE2-W01             Reforço, Manopla

      7 28475-Z44-A31              Guia, Corda

      8 90022-888-010               Parafuso, Flange, 6x20 (CT200)

      9 90401-ZA0-000              Arruela, Lisa, 6,5x15

      10 90652-SA5-670            Bucha, Rosqueada, 6 mm

      11 91552-Z07-000            Bucha, Sistema Partida

      12 93913-25480 Parafuso, Fixação, 5x16 (PO

      13 95701-06012-08          Parafuso, Flange, 6x12

      FIGURA 08 - CARBURADOR

      Ref.         Nº da peça                   Descrição

      1 16010-ZM7-D01            Juntas, Jogo

      2 16011-ZE0-005               Válvula Bóia, Jogo

      3 16013-ZG0-811              Bóia, Jogo

      4 16015-ZM7-003             Cuba, Bóia Jogo

      5 16016-ZH7-W01            Parafuso Jogo, Piloto

      6 16024-ZB9-005              Parafuso Jogo , Dreno

      7 16028-ZG0-811              Parafuso, Jogo

      8 16044-ZM7-D01            Afogador, Jogo

      9 16100-ZDJ-D01              Carburador Conj. (BF30H A)

      10 16112-ZM7-D01          Junção, Tubo Passagem Ar

      11 16124-ZE0-005            Parafuso, Parada Acelerador

      12 16166-ZDJ-D01            Pulverizador, Principal

      13 16211-Z0D-D01           Coletor, Carburador

      14 16212-Z0D-D00           Guarnição, Coletor

      15 16221-ZG0-801           Guarnição, Carburador

      16 17205-PC6-000            Braçadeira, Tubo 7,5x2

      17 32196-Z44-000            Corda Conj.,

      18 36160-ZM7-D01          Motor Conj., Controle Acelerador

      19 36161-ZL0-D31            Alavanca, Conexão

      20 36162-ZL0-D31            Mola, Bobina Compressão

      21 36165-ZL0-D31            Motor Comp., Controle Acelerador

      22 36168-Z39-C90            Tampa, Motor Acelerador

      23 90003-ZL0-D30            Parafuso-arruela,

      24 90004-GHB-670          Parafuso, Flange, 6x25 (NSHF)

      25 90010-Z0D-D00           Parafuso, Sextavado, 5x95

      26 90601-Z0D-D00           Braçadeira, Tubo (7x8)

      27 90683-SA0-003            Presilha, Fiação Principal, 25mm

      28 93893-04010-18          Parafuso-arruela, 4x10

      29 95003-05024-31          Tubo, Vinil, 3,5x6,5x240 (95003-05001-60M)

      30 95003-07003-31          Tubo, Vinil, 4x7x30 (95003-07001-60M)

      31 95003-07023-31          Tubo, Vinil, 4X7X230 (95003-07001-60M)

      32 99101-ZG0-0600         Giclê, Principal, No. 60

      32 99101-ZG0-0620         Giclê, Principal, No. 62

      32 99101-ZG0-0650         Giclê, Principal, No. 65

      33 99204-ZE0-0380          Giclê Jogo, Piloto No. 38

      FIGURA 09 - CARBURADOR

      Ref.         Nº da peça                   Descrição

      1 15721-Z44-000               Tubo,

      2 17211-Z07-000               Elemento, Filtro Ar

      3 17218-Z07-000               Filtro, Externo

      4 17220-Z07-010               Carcaça Comp., Filtro Ar

      5 17231-Z07-000               Tampa, Filtro Ar

      6 17233-Z07-000               Retentor A, Tampa Filtro Ar

      7 17274-ZT3-000               Guarnição, Junta Ar Admissão

      8 90012-892-000               Parafuso, Flange, 5x16

      9 90102-Z07-003               Parafuso, Especial, 6x16

      10 90129-463-770            Bucha, Fixação Refletor

      11 91551-Z07-000            Bucha, Filtro Ar

      12 94050-05080               Porca, Flange, 5mm

      FIGURA 10 - CARBURADOR

      Ref.         Nº da peça                   Descrição

      1 18310-Z44-A30              Silencioso Comp

      2 18331-Z07-000               Tubo, Escape

      3 18333-Z07-010               Junta, Tubo Escape

      4 18382-ZC0-000              Junta, Silencioso

      5 90015-ZG0-801              Parafuso, Flange, 6x65

      6 90018-ZE1-000               Parafuso, Flange, 6x23 (CT200)

      7 95701-06045-08            Parafuso, Flange, 6x45

      FIGURA 11 – TANQUE DE COMBUSTÍVEL

      Ref.         Nº da peça        Descrição

      1          16700-ZT3-013        Bomba Conj., Combustível

      2          16731-ZE2-003         Presilha, Tubo

      3          16854-Z07-000         Borracha A, Suporte

      4          16857-ZT3-000        Borracha B, Suporte

      5          16882-Z07-000         Tubo, Diafragma

      6          16950-Z44-A31        Registro Conj., Combustível

      7          16952-Z39-C90        Filtro, Combustível

      8          17511-Z07-000         Tanque, Combustível

      9          17514-Z07-R30        Retentor, Bocal Abastecimento Combustível

      10       17532-Z07-000         Bucha A, Fixação Tanque

      11       17620-Z44-A00        Tampa Conj., Tanque Combustível

      12       17670-Z07-000         Filtro Comp., Combustível

      13       17701-Z44-000         Tubo, Tanque Combustível

      14       17702-Z07-000         Tubo A, Combustível

      15       17703-Z07-000        Tubo B, Combustível

      16       17718-Z07-000        Suporte, Tubo Combustível

      17       35120-Z32-003         Interruptor Conj., Parada Motor

      18       35123-Z44-A30       Botão, Partida

      19       35127-Z44-A30        Placa, Interruptor Partida

      20       36135-ZA8-801        Presilha, Fiação Principal

      21       90013-883-000         Parafuso, Flange, 6x12 (CT200)

      22       90105-ZT3-000        Parafuso, Phillips, 4x19

      23       93901-12320           Parafuso, Fixação, 3x12

      24       93901-12420            Parafuso, Fixação, 3x16

      25       93913-25520            Parafuso, Fixação, 5x20 (PO)

      26       95002-02080           Presilha, Tubo (B8)

      27       95002-02100           Presilha, Tubo (B10)

      28       95002-70000           Presilha, Tubo (C11)

      FIGURA 12 – TAMPA DA VENTOINHA - CARENAGEM

      Ref.         Nº da peça        Descrição

      1          17534-Z07-000         Borracha, Protetor Tanque

      2          19611-Z07-405         Tampa, Ventoinha

      3          19613-Z07-000         Retentor, Direito Tampa Ventoinha (Lado Esquerdo)

      4          19614-Z07-000         Retentor, Esquerdo Tampa Ventoinha (Lado Direito)

      5          19619-ZL8-300         Bucha, Tampa Ventoinha

      6          19632-Z07-000         Carenagem, Direita (Lado Esquerdo)

      7          19636-Z07-000         Retentor, Superior Carenagem Direita (Lado Esquerdo)

      8          19637-Z07-000         Retentor, Superior Carenagem Esquerda (Lado Direito)

      9          19641-Z44-A30        Carenagem, Esquerda (Lado Direito)

      10       50110-Z07-000         Chassi Conj., Dianteiro Direito (Lado Esquerdo)

      11       50112-Z07-000         Retentor, Chassi Dianteiro Direito (Lado Esquerdo)

      12       50120-Z44-A30        Chassi Conj., Dianteiro Esquerdo (Lado Direito)

      13       50122-Z44-000         Retentor (A), Chassi Dianteiro Esquerdo (Lado Direito)

      14       63713-Z44-A30        Borracha, Inspeção Óleo

      15       90016-ZE8-000         Parafuso, Flange, 6x45 (CT200)

      16       90018-ZE1-000         Parafuso, Flange, 6x23 (CT200)

      17       90380-GM9-740       Parafuso, Especial, 6x15

      FIGURA 13 – VENTOINHA DE ARREFECIMENTO

      Ref.         Nº da peça        Descrição

      1          19511-Z44-A30        Ventoinha

      2          19513-Z07-000         Placa, Fixação Ventoinha Arrefecimento

      FIGURA 14 –TAMPA DIANTEIRA –TAMPA LATERAL –TAMPA TRASEIRA

      Ref.         Nº da peça        Descrição

      1          19619-ZL8-300         Bucha, Tampa Ventoinha

      2          28477-Z44-A30        Protetor, Corda Partida

      3           63150-Z44-A30ZB    Tampa Conj., Manutenção*R280*  Vermelho Power

      4          63153-Z07-000         Retentor A, Tampa Manutenção

      5          63154-Z44-A30       Retentor B, Tampa Manutenção

      6          63155-Z44-A30        Retentor, Tampa Esquerda (C)

      7          63210-Z07-C20ZA  Tampa Comp., Lateral Direita (Lado Esquerdo)*R280*  Vermelho Power

      8          63218-Z07-000        Retentor A, Tampa Lateral

      9          63220-Z44-A30ZB    Tampa Comp., Lateral Esquerda (Lado Direito)*R280* Vermelho Power

      10       63311-Z07-000ZA    Tampa, Traseira *NH314* Cinza Conduct

      11       63318-Z07-000         Coxim, Retentor Tampa Traseira

      12       63344-Z07-000         Retentor, Inspeção Plugue

      13       63347-Z07-000ZC    Tampa, Inspeção Plugue *R280*  Vermelho Power

      14       63511-Z44-A30ZA    Tampa, Dianteira *NH314* Cinza Conduct

      15       63512-Z07-000        Retentor, Tampa Dianteira

      16       63512-Z44-A30        Duto, Ar

      17       63724-Z07-000ZA  Placa, Lateral Inferior (Lado Esquerdo) *NH314*  Cinza Conduct

      18       63729-Z07-000ZA  Placa, Lateral Inferior (Lado Direito) *NH314*  Cinza Conduct

      19       84601-HA7-670       Porca, Fixação Para-lama

      20       90013-ZB3-010        Parafuso, Flange, 6x137

      21       90102-Z07-003         Parafuso, Especial, 6x16

      22       90380-GM9-740       Parafuso, Especial, 6x15

      23       93891-06020-07       Parafuso-arruela, 6x20

      24       93913-25480            Parafuso, Fixação, 5x16 (PO)

      25       90652-SA5-670        Bucha, Rosqueada, 6 mm

      26       93913-25480            Parafuso, Fixação, 5x16 (PO)

      FIGURA 15 –TAMPA INFERIOR

      Ref.         Nº da peça        Descrição

      1          61304-Z39-C30        Porca, Especial, 6mm

      2          63710-Z44-000         Tampa Comp., Inferior

      3          64264-438-850         Bucha, Fixação

      4          68322-Z07-000        Suporte, Fixação Motor

      5          68325-Z44-A30        Borracha, Inferior

      6          68333-Z44-A30        Bucha A, Coletor

      7          68335-Z07-000         Coletor, Superior

      8          68338-Z07-000         Coletor, Inferior

      9          68339-Z44-A30        Bucha B, Coletor

      10       84601-HA7-670        Porca, Fixação Para-lama

      11       90017-883-000         Parafuso, Flange, 6x32 (CT200)

      12       90551-Z44-000         Arruela, Lisa, 10mm

      13       95701-06010-08       Parafuso, Flange, 6x10

      FIGURA 16 –ROTOR - ESTATOR

      Ref.         Nº da peça        Descrição

      1          13331-Z8B-900        Chave, Woodruff Especial, 25x18

      2          30300-Z07-003         Gerador Comp., Pulsos

      3          30500-Z44-A01        Bobina Ignição, Conj.

      4          30700-Z39-C91        Supressor Ruídos, Conj.

      5          31125-Z44-B61        Estator Comp.

      6          31130-Z44-A01        Rotor Comp.

      7          31710-ZS9-A02        Retificador Conj.

      9          83645-GG0-000        Cinta, Nylon

      10       90012-ZM3-U30       Parafuso, Flange, 5x14 (CT200)

      11       90019-883-000         Parafuso, Flange, 5x10 (CT200)

      12       90022-888-010         Parafuso, Flange, 6x20 (CT200)

      13       90029-888-000         Parafuso, Flange, 6x16 (CT200)

      14       90101-Z44-000         Parafuso, Flange, 5x35

      15       90201-Z0T-800        Porca, Especial, 14mm

      16       90673-SK7-A01        Cinta, Fiação (Preto)

      17       90676-SA8-003        Cinta, Fiação Principal , 150mm (Azul)

      18       90683-GS9-670        Cinta, Tubo

      19       90683-SB3-003        Presilha, Fiação Principal

      20       90683-ZX2-003        Presilha, Fiação Principal

      FIGURA 17 –ETIQUETAS

      Ref.         Nº da peça        Descrição

      1          87101-Z44-E30         Emblema

      4          87150-Z44-L30         Etiqueta, Precaução

      5          87501-Z44-A60        Etiqueta, Interruptor Partida

      7          87528-ZT3-C01        Etiqueta, Afogador

      8          87531-Z44-A30        Emblema, HONDA

      10       87539-ZT3-C60        Etiqueta, Precaução Escape

      11       87594-ZT3-010        Etiqueta, Precaução Óleo

      FIGURA 19 –FERRAMENTAS – OUTRAS PEÇAS

      Ref.         Nº da peça        Descrição

      3          32650-892-013        Corda Conj., Carga (2M)

      4          32651-892-003         Plugue Conj., Tomada

      5          89216-130-690         Chave, Vela Ignição

      6          89219-805-000         Cabo, Chave

      FIGURA 20 – CAIXA DA TOMADA

      Ref.         Nº da peça        Descrição

      1          32310-Z07-C70        Plugue Conj. (30A-250V)

      2          32332-ZB4-E00        Tomada (30A/250V)

      3          32360-Z07-C71        Caixa Conj., Tomada

      4          32361-Z07-C01        Painel, Tomada

      5          32362-Z07-003         Cinta Comp., Tomada (A)

      6          32363-Z07-C01        Bucha, Cabo

      7          32364-Z07-003         Caixa Comp., Tomada (B)

      8          32365-Z07-C01        Caixa Comp., Tomada

      9          32368-Z07-000         Coxim, Caixa Tomada

      10       32371-Z07-C01        Fiação Principal Conj., Tomada

      11       91558-SM4-003       Presilha, Tubo (Preto) (135mm)

      12       91567-SE0-003         Cinta, Fiação Principal (Branco) (93,5mm)

      13       93500-05008-1G      Parafuso, Phillips, 5x8

      14       93500-05008-3J       Parafuso, Phillips, 5x8

      15       93500-05012-1G      Parafuso, Phillips, 5x12

      16       94050-05000            Porca, Flange, 5mm






    Solicite um contato:

    Preencha o formulário abaixo:

    Confira também:

    GERADOR HONDA EP2500CX 2.5KVA PARTIDA MANUAL

    Confira

    GERADOR HONDA EG6500 6.5kVA BIVOLT PARTIDA ELÉTRICA

    Confira

    Torneira de combustível para gerador e compactador rosca m10

    Confira

    GERADOR HONDA EZ3000 3 KVA MONOFÁSICO 110 OU 220V GASOLINA

    Confira

    GERADOR BRANCO INVERTER B4T 2000 I 220V 2KVA

    Confira

    GERADOR HONDA INVERTER EU30i 3KVA - 220V

    Confira

    GERADOR HONDA EU20i 2KVA (DESCONTINUADO)

    Confira

    GERADOR HONDA EG1000 110V 1KVA GASOLINA 4 TEMPOS

    Confira

    GERADOR HONDA INVERTER EU10i 1KVA (110V OU 220V)

    Confira

    Módulo Inversor para Gerador Inverter Honda EU30 220V

    Confira

    Gerador Honda EU22i Inverter

    Confira
